Przewijarka do bębnów kablowych TYP PK-01/E

Oferta

Przewijarka do bębnów kablowych PK-01 pozwoli rozwiązać problem przewijania kabli z bębna na bęben. Przy zastosowaniu rozbieralnego bębna o rdzeniu stożkowym możliwe jest też również wiązkowanie kabli i uniknięcie wydawania bębnów klientom.

Budowa

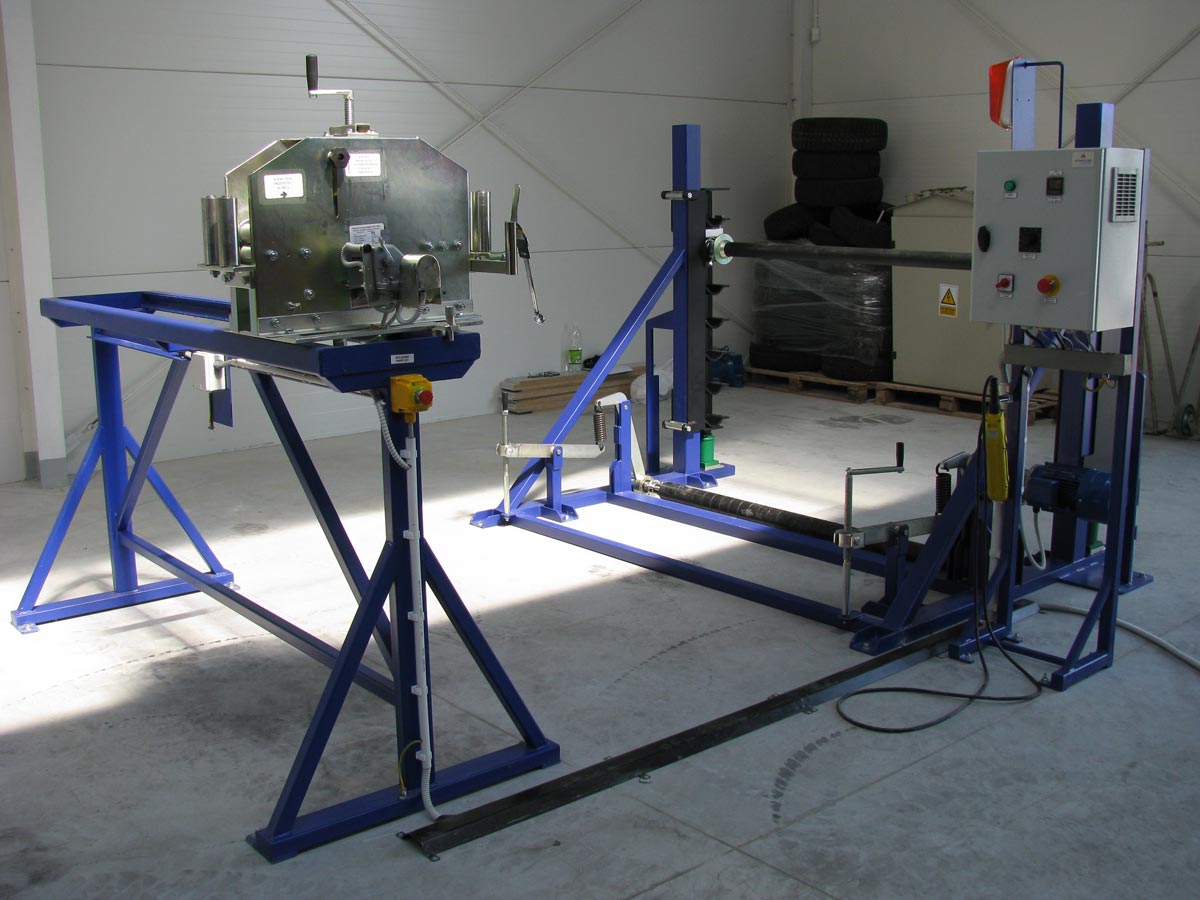

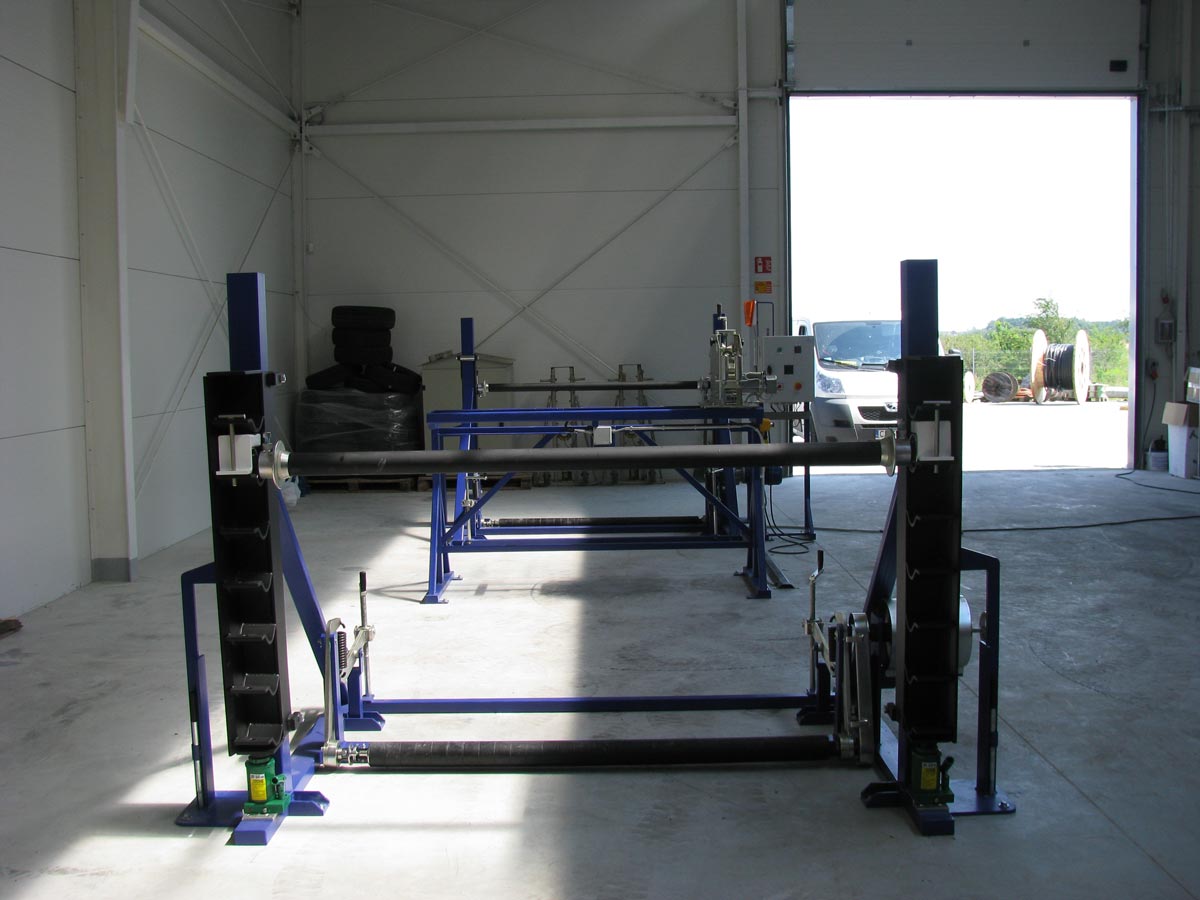

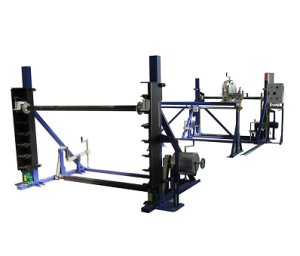

Urządzenie składa się z trzech stojaków:

zdawczy, wyposażony w hamulec tarczowy,

środkowy, wyposażony w urządzenie do pomiaru długości stanowiące jednocześnie układacz nawijanego kabla,

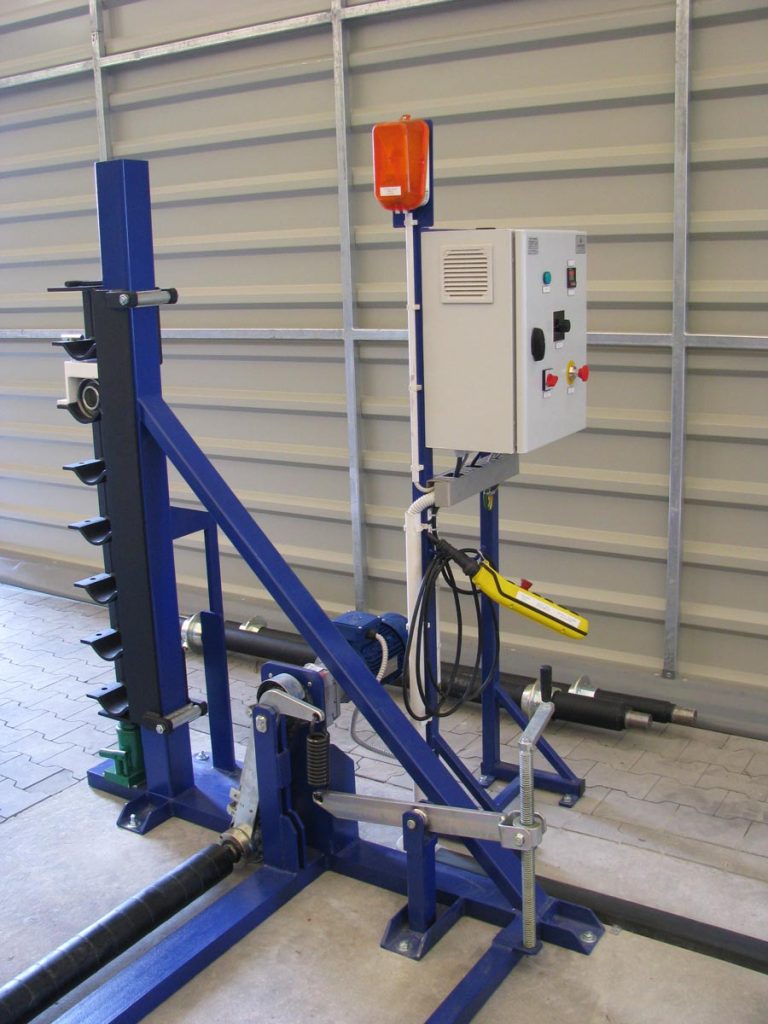

nawijający, wyposażony w napęd bezstopniowy.

Dane techniczne

maksymalna masa bębna opcjonalnie:

4, 7 lub 10 t

zakres średnic przewijanych bębnów:

800 - 2800 mm

maksymalna średnica przewijanych kabli:

80 mm

maksymalna szerokość bębna:

1550 mm

Napęd bębnów odbywa się za pomocą wałów gumowanych dociskanych do tarcz bębna. Wały gumowane są napędzane z motoreduktora za pomocą przekładni łańcuchowej.

moc napędu:

2,2 kW

opcjonalnie na stojaku zdawczym może być zamontowany napęd manewrowy

prędkość przewijania:

regulowana płynnie z pulpitu 15 - 60 m/min

urządzenie do pomiaru długości:

M80/M (legalizowane - z licznikiem mechanicznym plus dodatkowy elektroniczny licznik programowalny na pulpicie). Dokładność wskazania 0,01m.

Podnoszenie bębnów za pomocą dźwigników hydraulicznych – wykonanie standardowe, lub przy pomocy podnośników korbowych.

szerokość stojaka zdawczego i napędowego:

2700 mm

wysokość stojaka jw.:

1550 mm
