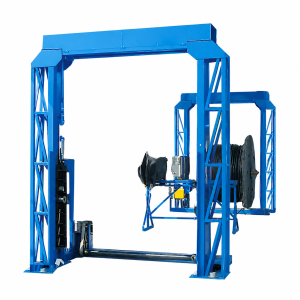

Przewijarka do bębnów kablowych TYP PK-02/E

Oferta

Przewijarka służy do przewijania bębnów o średnicy do 2800 mm lub 3000 mm (wg życzenia) i masie maksymalnej do 10 t. Podnoszenie i opuszczanie bębnów rozwiązane zostało w oparciu o napędy śrubowe. Rozwiązanie takie skraca czas przygotowawczo zakończeniowy i jest wygodniejsze dla obsługi co ma szczególne znaczenie w przypadku dużego natężenia prac.

Różnice

Zasadniczą różnicą odróżniającą ją od PK-01 jest automatyzacja ruchów pomocniczych tj:

podnoszenia i opuszczania bębnów,

dociskanie i opuszczanie wałów: napędowego i hamującego,

regulacji siły hamowania.

Budowa

W skład urządzenia wchodzą:

stojak zdawczy z hamulcem lub napędem manewrowym (opcja),

stojak środkowy z urządzeniem pomiarowym (do wyboru KP-01 lub M80/M),

stojak napędowy (nawijający),

2 pulpity sterownicze.

Dane techniczne

maksymalna masa bębna opcjonalnie:

7 lub 10 t

zakres średnic przewijanych bębnów:

800 - 3000 mm

maksymalna średnica przewijanych kabli:

80 mm

maksymalna szerokość bębna:

1550 - 1700 mm

Napęd bębnów odbywa się za pomocą wałów gumowanych dociskanych do tarcz bębna. Wały gumowane są napędzane z motoreduktora za pomocą przekładni łańcuchowej.

moc napędu:

2,2 kW

opcjonalnie stojak zdawczy może być wyposażony w napęd manewrowy

prędkość przewijania:

regulowana płynnie z pulpitu 15 - 60 m/min

urządzenie do pomiaru długości:

M80/M (legalizowane - z licznikiem mechanicznym plus dodatkowy elektroniczny licznik programowalny na pulpicie). Dokładność wskazania 0,01m.

Podnoszenie bębnów - elektryczne.

szerokość stojaka zdawczego i napędowego:

3000 mm

wysokość stojaka jw.:

3300 mm

głębokość stojaka jw.:

1200 mm

zalecana powierzchnia zabudowy:

4x9 m (plus miejsce na manewrowanie bębnami)

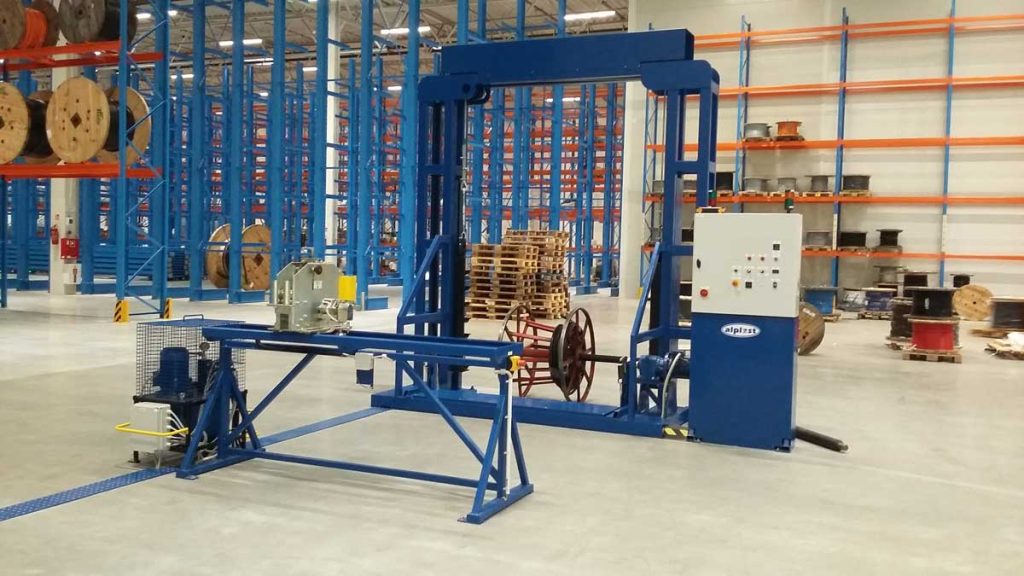

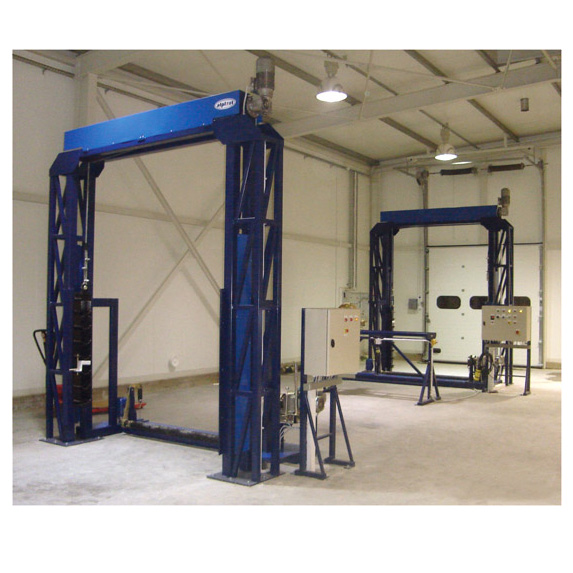

Galeria zdjęć
