Podnośnik śrubowy do bębnów kablowych TYP: PD 600-500

Oferta

Podnośnik do bębnów kablowych PD 600-500 służy do odwijania kabla z bębna. Bęben umieszczony jest na osi podnośnika, Średnica bębna zawiera się w zakresie średnic Ø300-Ø630 mm. Ruch podnoszenia i opuszczania osi z bębnem realizowany jest ręcznie za pomocą mechanizmu śrubowego.

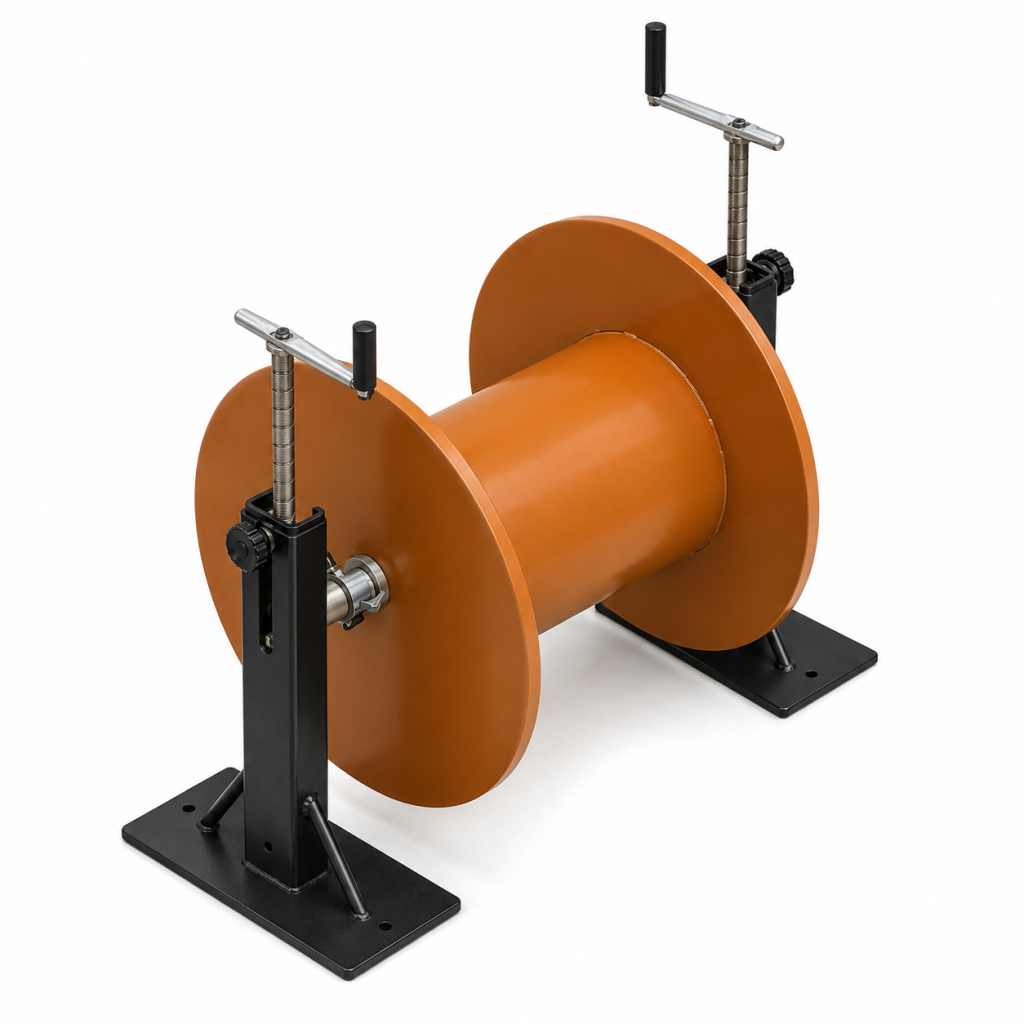

alplast-podnosnik-srubowy-do-bebnow-kablowych-typ-pd-600-500-render

W skład kompletu wchodzą

stojak wraz z suwakiem – 2 kpl.

Oś nośna wyposażona w dwie tuleje centrująco-blokujące.

klucz S19 – 1 kpl.

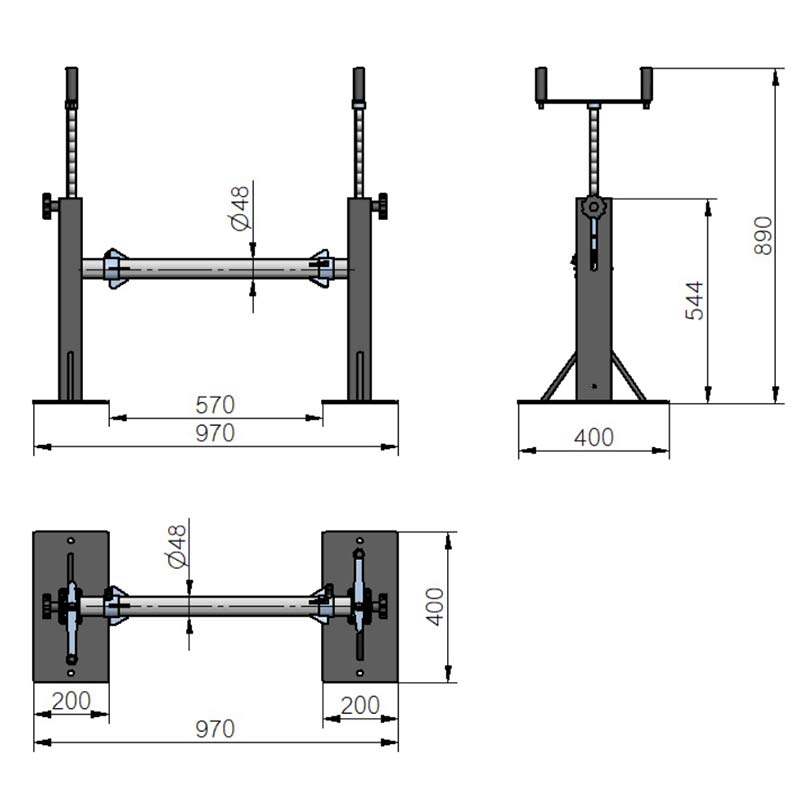

Dane techniczne

podstawa

200x400 mm

wysokość stojaka

544 mm ( a stanie złożonym )

konstrukcja

cynkowana galwanicznie

oś nośna

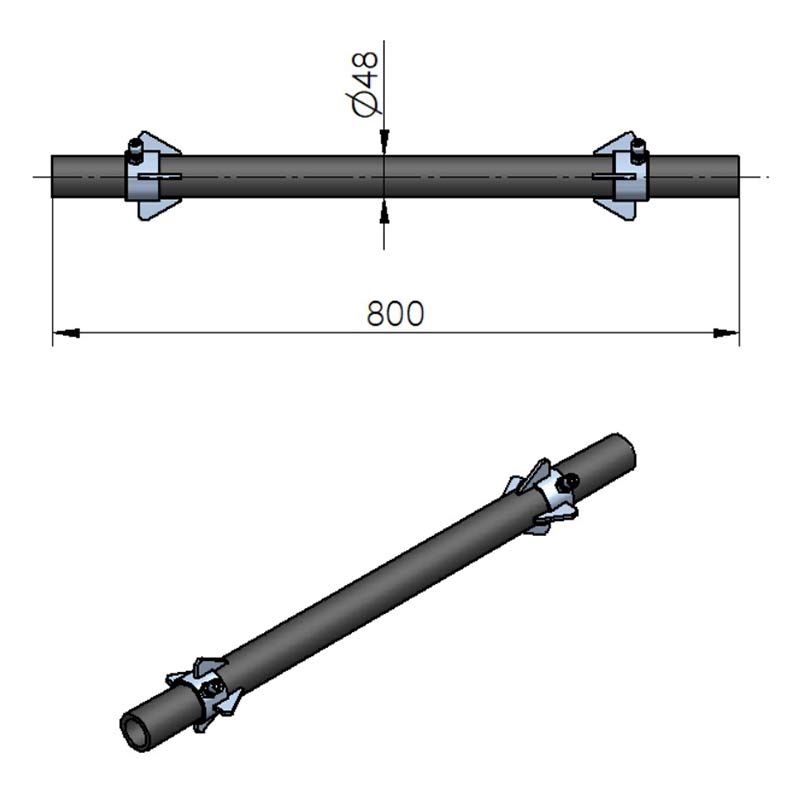

podstawowa: rura Φ48 mm , długość 0,8 m ( może być dłuższa ), Oś nośna wyposażona jest w opory zabezpieczające przed przemieszczaniem się bębna podczas przewijania

podpory osi

rolkowe , łożyska toczne

Minimalna średnica bębna

300 mm

Maksymalna średnica bębna

630 mm

Maksymalna szerokość bębna

zależy od długości osi ( dla L=800 – 600 mm )

Masa pojedynczego stojaka

12 kg

Masa osi nośnej wraz z tulejami centrującymi

6 kg

Masa całego zestawu

30 kg

W skład kompletu wchodzą

Dwa stojaki

Klucz nasadowy S19

Oś nośna ø 48

Galeria zdjęć
